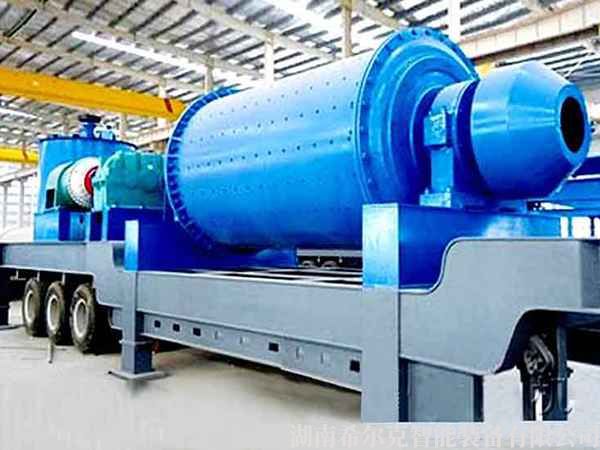

中心传动球磨机
产品简介：中心传动球磨机，包括底座、筒体和驱动筒体转动的驱动装置，筒体的两端分别为进料端和排料端，进料端具有支撑轴，排料端具有驱动轴，支撑轴和驱动轴分别通过轴承安装在底座上，驱动装置包括电机和减速器，电机的输出轴与减速器的输入轴通过第一联轴器连接，减速器的输出轴通过第二联轴器与驱动轴传动连接。应用领域：水泥、热电、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。全国24小时销售热线: 186 7028 5575性能特点
1、采用液力偶合器改良磨机起动性能
中心传动球磨机价格采用液力偶合器来实现磨机的分阶段起动，降低了装机功率，达到了节能的目的。2、采用硬齿面齿轮减速器传动
中心传动球磨机采用齿轮减速器，传动比大，结构紧凑，运行平稳，噪声小，便于维护，传动效率可达96%，比之常规磨机传动效率提高了7.3%，节能效果好。3、主轴承采用圆柱子滚子轴承
中心传动球磨机由于采用圆柱子滚子轴承，减少了摩擦阻力和静阻力矩，加上使用了液力偶合器和齿轮减速器，使配用电动机功率较常规磨机减少了10.7%--40.5%，节能效果显著。4、采用中心传动方式
中心传动球磨机改变原有的边缘传动方式，采用中心传动方式，改良传动系统，节能效果显著，避免了大、小齿轮在开放的大环境下难以保持良好润滑的情况，使用寿命长，检修维护方便。

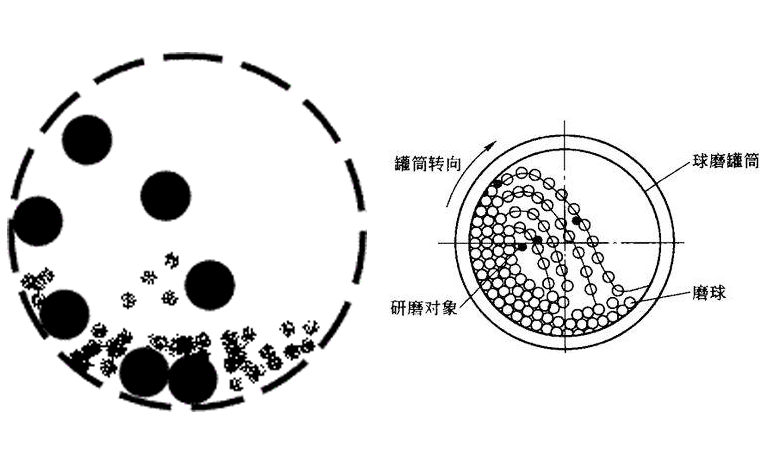

工作原理
中心传动球磨机所有部件均位于同一轴或同一平行轴线上，依次安装着电动机、液力偶合器、减速器、排料部、主轴承及筒体等，以中心传动取代常规磨机大小齿轮周边传动。当电动机在空载下起动达额定转速后的瞬间，液力偶合器内的工作油通过电动机的动能传递扭矩，带动减速机和磨机筒体一起转动，使磨机进入工作状态。
技术参数
型号 QYZ924 QYZ1228 QYZ1521 QYZ1530 排矿型式 溢流型 溢流型 溢流型 溢流型 筒体内径(mm) Ф900 Ф1200 Ф1500 Ф1500 筒体工作长度(mm) 2400 2800 2100 3000 筒体可用容积(m3) 1.2 2.57 3.26 4.5 筒体转速(r/min) 38.8 31 27.5 27.5 装球量(t) 2.1 4.5 5.6 8.1 生产能力 给矿粒度(mm) 0-25 0-25 0-25 0-25 排矿粒度(mm) 0.074-0.3 0.074-0.3 0.074-0.3 0.07-0.3 产量(t/h) 1.65-2.8 1.56-3.4 1.4-4.2 2.8-6 电动机 型号 JHM200L1-6 JHM280S-6 JHM280M-6 Y280S-6 功率(kw) 18.5 45 55 75 电压(v) 380 380 380 380 转速(r/min) 970 970 980 985 减速机 类型 行星齿轮 行星齿轮 行星齿轮 行星齿轮 型号 NGW72-9 NGW102-8 NGW112-9 NGW122-9 传动比 35.5 31.5 35.5 35.5 润滑方式 浸油 浸油 浸油 浸油 外形尺寸(长x宽x高)(mm) 6583x1070x1420 7676x1400x1500 7479x1670x1670 8548x1670x1670 机器总重量(kg) 5800 15000 16000 19000 型号 QYZ1540 QYZ1830 QYZ2130 排矿型式 溢流型 溢流型 溢流型 筒体内径(mm) 1500 1800 2100 筒体工作长度(mm) 4000 3000 3000 筒体可用容积(m3) 6.2 6.9 9 筒体转速(r/min) 27.5 27.5 24.7 装球量(t) 11 11.5 17 生产能力 给矿粒度(mm) 0-25 0-25 0-25 排矿粒度(mm) 0.074-0.3 0.074-0.3 0.074-0.3 产量(t/h) 3.4-10 4-9.6 5.8-12.6 电动机 型号 Y315S-6 Y315M1-6 Y355M2-6 功率(kw) 110 132 200 电压(v) 380 380 380 转速(r/min) 985 985 985 减速机 类型 圆柱齿轮 圆柱齿轮 圆柱齿轮 型号 ZSY450 ZSY500 ZSY630 传动比 35.5 35.5 40 润滑方式 循环油 循环油 循环油 外形尺寸(长x宽x高)(mm) 9499x2280x1715 9299x2634x2100 9562x2900x2400 机器总重量(kg) 21000 41000 45000 型号 QYZ2436 QYZ2730 QYZ2736 QYZ2745 排矿型式 溢流型 溢流型 溢流型 溢流型 筒体内径(mm) 2400 2700 2700 2700 筒体工作长度(mm) 3600 3000 3600 4500 筒体可用容积(m3) 14.7 15.3 18.4 23 筒体转速(r/min) 24.7 22 22 22 装球量(t) 21 25 35 40 生产能力 给矿粒度(mm) 0-25 0-25 0-25 0-25 排矿粒度(mm) 0.074-0.3 0.074-0.3 0.074-0.3 0.074-0.3 产量(t/h) 8.8-18.9 9-18.5 11.7-25 14-31 电动机 型号 JR138-6 YR450-6 YR450-6 YR500-6 功率(kw) 320 355 400 500 电压(v) 380 10000 10000 10000 转速(r/min) 980 992 992 992 减速机 类型 圆柱齿轮 行星齿轮 行星齿轮 行星齿轮 型号 ZSY710 NQD212 NQD212 NQD212L 传动比 40 45 45 45 润滑方式 循环油 循环油 循环油 循环油 外形尺寸(长x宽x高)(mm) 11306x2915x2400 12578x3040x3040 11797x3040x3040 14309x3040x3040 机器总重量(kg) 59000 77000 83000 90000 型号 QYZ3236 QYZ3245 排矿型式 溢流型 溢流型 筒体内径(mm) 3200 3200 筒体工作长度(mm) 3600 4500 筒体有容积(m3) 25.6 32 筒体转速(r/min) 19.8 19.8 装球量(t) 46 56 生产能力 给矿粒度(mm) 0-25 0-25 排矿粒度(mm) 0.074-0.3 0.074-0.3 产量(t/h) 17.3-36.8 22-44.6 主传动 电动机 型号 YR500-6 YR560-6 功率(kw) 630 800 电压(v) 10000 10000 转速(r/min) 992 992 减速机 类型 行星齿轮 行星齿轮 型号 JR2S3-28HY XGZ62HY 传动比 50 50 润滑方式 循环油 循环油 慢速传动 电动机 型号 YEJ160L-6 YEJ160L-6 功率(kw) 11 11 电压(v) 380 380 转速(r/min) 980 980 减速机 类型 行星齿轮 行星齿轮 型号 NGW112-18 NGW112-18 传动比 100 100 润滑方式 浸油 浸油 外形尺寸(长x宽x高)(mm) 16399x3540x3540 17640x3540x3540 机器总重量(kg) 123000 134000 锤式破碎机 对辊破碎机 颚式破碎机 反击式破碎机 重型锤式破碎机 立轴板锤复合式破碎机 多级新型立式制砂机 箱式破碎机 双级破碎机 反击高效细碎机 环锤式破碎机 直通冲击式破碎机 VSI制砂机 弹簧圆锥破碎机 液压圆锥破碎机 PFL系列立式复合破碎机 齿辊式破碎机 三辊破碎机 四辊破碎机 斗式提升机 单段锤式破碎机 移动破碎站 圆振动筛 振动给料机 洗石机 洗砂机 螺旋洗砂机 XS细沙回收机 往复平面筛 板式给料机 PEV系列欧版颚式破碎机烘干机 回转窑 活性石灰回转窑 沙子烘干机 氧化（锌镁铝）、高岭土回转窑 竖式预热器 单筒冷却机 回转干燥机（转筒烘干机） 三筒烘干机 网带式烘干机 煤泥烘干机 褐煤烘干机 脱硫石膏烘干机 间接传热烘干机 陶粒砂制粒机 高岭土烘干机 矿粉烘干机 有机肥烘干机 蒸汽烘干机 水泥烘干机 烘干窑 干法回转窑 煤炭烘干机 河沙烘干机 铁粉烘干机 滚筒烘干机 单筒烘干机 陶粒砂回转窑 膨润土烘干机 兰炭烘干机 水渣烘干机 粉煤灰烘干机 三回程烘干机 煤渣烘干机 石英砂烘干机 磁铁矿回转窑 稀土回转窑 酒糟烘干机 冶金回转窑 矿渣烘干机 翻板烘干机 污泥烘干机 黄沙烘干机 转筒烘干机 铝矾土回转窑 镍矿回转窑 钛白粉回转窑 水泥回转窑 铝酸钙回转窑 化工回转窑螺旋分级机 BS-K/BSF/BF型浮选机 JJF/XJB/XCF/KYF浮选机 XJ、XJQ、SF型浮选机 磁选机 锰矿专用磁选机 贫铁矿、沙土矿专用干选机 干式磁选机 矿渣球磨机 高频筛 尾矿回收机 槽式给矿机 搅拌桶 高效节能搅拌浸出槽 浓密机 真空过滤机 圆筒筛 水力旋流器 螺旋溜槽 摇床 跳汰机 摆式给料机 滚筒筛 成球盘 圆盘式给料机 电磁振动给料机 ZDS直线振动筛 磁团聚重分选机 转鼓造粒机 胶带输送机产品相关
产品简介：中心传动球磨机，包括底座、筒体和驱动筒体转动的驱动装置，筒体的两端分别为进料端和排料端，进料端具有支撑轴，排料...
产品简介：中心传动球磨机，包括底座、筒体和驱动筒体转动的驱动装置，筒体的两端分别为进料端和排料端，进料端具有支撑轴，排料...
产品简介：中心传动球磨机，包括底座、筒体和驱动筒体转动的驱动装置，筒体的两端分别为进料端和排料端，进料端具有支撑轴，排料...在线留言
