性能特点

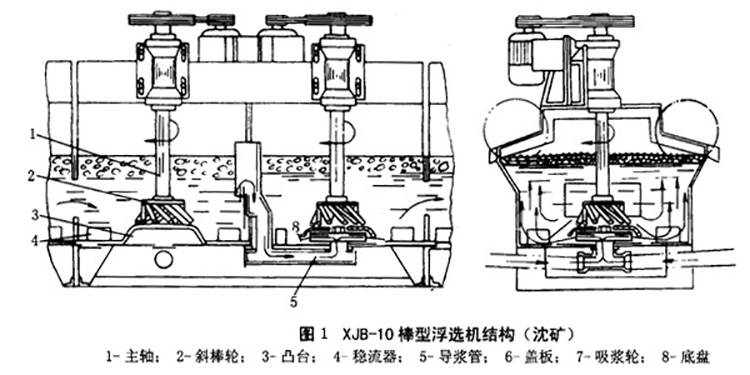

1、斜棒轮由铸铁铸合在一起的圆盘和12根锥形棒条构成，可以衬胶，使用寿命长。
2、帮条与帮轮相反方向后倾45度角,且自.上而下向外扩张15度锥角,搅拌强烈防止槽底沉砂。
3、帮轮浸没深度浅,停车后易于启动,有利于提高充气量，节省能耗。
4、可自吸浆,自吸空气，无须泡沫泵。
工作原理
将磨碎的矿石，在磨碎时或磨碎后加水及必要的药剂经搅拌槽调成矿浆后，注入开始搅拌的矿浆槽，向矿浆中导入空气，使其形成大量气泡 ，一些不易被水湿润的，即一般称作疏水性的矿物粒子附着于气泡上，并与气泡一起浮到矿浆表面，形成矿化气泡层，另一些容易被水湿润的，即一般称做亲水性的矿物粒子不附着于气泡上，而留在矿浆中，将含有特定矿物的矿化气泡排出，从而达到选矿的目的。
技术参数
| 型号 | 有效容积
(m3) | 处理能力
(m3/min) | 叶轮直径
(mm) | 叶轮转数
(r/min) | 电机功率(kw) | 单槽体重量
(t) | 备注 |
| 搅拌用 | 刮板用 |
| JJF-4 | 4 | 2-4 | 410 | 305 | 15 | 1.5 | 2.3 | 自吸空气需阶梯配置可与SF型配置成机组 |
| JJF-5 | 5 | 2-6 | 410 | 305 | 15 | 1.5 | 2.4 |
| JJF-8 | 8 | 4-8 | 540 | 233 | 22 | 2.2 | 4.5 |
| JJF-10 | 10 | 5-10 | 540 | 233 | 22 | 2.2 | 4.8 |
| JJF-16 | 16 | 5-16 | 700 | 180 | 37 | 2.2 | 8.0 |
| JJF-20 | 20 | 5-20 | 730 | 180 | 37 | 2.2 | 8.5 |
| 型号 | 有效容积
(m3) | 处理能力
(m3/min) | 叶轮直径
(mm) | 叶轮转数
(r/min) | 电机功率(kw) | 4槽体重量
(t) | 备注 |
|
| 搅拌用 | 刮板用 |
|
| XJB-1 | 吸入槽 | 1 | 1.5-1.7 | 400 | 440 | 5.5 | 1.5 | 5.3 | （1）自吸空气、自吸矿浆,不需要泡沫泵（2）D为单边刮泡 |
|
| 浮选槽 | 1 | 1.5-1.7 | 410 | 410 | 4 | 0.8 | 5.3 |
|
| XJB-1D | 吸入槽 | 1 | 1.5-1.7 | 400 | 440 | 5.5 | 1.5 | 5.5 |
|
| 浮选槽 | 1 | 1.5-1.7 | 410 | 410 | 4 | 0.8 | 5.5 |
|
| XJB-2 | 吸入槽 | 2 | 1.5-4 | 450 | 360 | 1 | 1.1 | 9.1 |
|
| 浮选槽 | 2 | 1.5-4 | 540 | 360 | 10 | 1.1 | 9.1 |
|
| XJB-2D | 吸入槽 | 2 | 1.5-4 | 450 | 360 | 13 | 1.1 | 9.3 |
|
| 浮选槽 | 2 | 1.5-4 | 540 | 360 | 10 | 1.1 | 9.3 |
|
| XIB-4 | 吸入槽 | 4 | 2-4 | 700 | 280 | 17 | | | |
| 浮选槽 | 4 | 2-4 | 510 | 280 | 17 | | | |
| 型号 | 有效容积
(m3) | 处理能力
(m3/min) | 叶轮直径
(mm) | 叶轮转数
(r/min) | 鼓风机风压(Kpa) | 最大充气量
(m3/m2.min) | 电机功率(kw) | 单槽体重量(t) | 备注 |
| 搅拌用 | 刮板用 |
| XCF-1 | 1 | 0.2-1 | 400 | 358 | ≥12.6 | 2 | 5.5 | 1.1 | 1.2 | 需充气、可自吸矿浆、可水平放置、不需要泡沫泵 |
| XCF-2 | 2 | 0.4-2 | 470 | 331 | ≥14.7 | 2 | 7.5 | 1.1 | 1.7 |
| XCF-3 | 3 | 0.6-3 | 540 | 266 | ≥19.8 | 2 | 11 | 1.5 | 2.3 |
| XCF-4 | 4 | 1.2-4 | 620 | 215 | ≥19.8 | 2 | 15 | 1.5 | 2.7 |
| XCF-8 | 8 | 3.0-8 | 720 | 185 | ≥21.6 | 2 | 22 | 1.5 | 4.4 |
| XCF-16 | 16 | 4-16 | 860 | 160 | ≥25.5 | 2 | 37 | 1.5 | 6.6 |
| XCF-24 | 24 | 6-24 | 950 | 153 | ≥30.4 | 2 | 45 | 1.5 | 8.8 |
| XCF-38 | 38 | 10-38 | 1050 | 148 | ≥34.3 | 2 | 55 | 1.5 | 11.2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 型号 | 有效容积
(m3) | 处理能力
(m3/min) | 叶轮直径
(mm) | 叶轮转数
(r/min) | 鼓风机风压(Kpa) | 最大充气量
(m3/m2.min) | 电机功率(kw) | 单槽体重量(t) | 备注 |
| 搅拌用 | 刮板用 |
| KYF-1 | 1 | 0.2-1 | 340 | 281 | ≥12.6 | 2 | 4 | 1.1 | 0.8 | 需充气、无自吸矿浆能力可与XCF型配置成机组 |
| KYF-2 | 2 | 0.4-2 | 410 | 247 | ≥14.7 | 2 | 5.5 | 1.1 | 1.4 |
| KYF-3 | 3 | 0.6-3 | 480 | 219 | ≥19.8 | 2 | 7.5 | 1.5 | 1.9 |
| XCF-4 | 4 | 1.2-4 | 550 | 200 | ≥19.8 | 2 | 11 | 1.5 | 2.2 |
| KYF-8 | 8 | 3.0-8 | 630 | 175 | ≥21.6 | 2 | 15 | 1.5 | 4.2 |
| KYF-16 | 16 | 4-16 | 740 | 160 | ≥25.5 | 2 | 30 | 1.5 | 6.0 |
| KYF-24 | 24 | 6-24 | 800 | 153 | ≥30.4 | 2 | 37 | 1.5 | 8.4 |
| KYF-38 | 38 | 10-38 | 880 | 138 | ≥34.3 | 2 | 45 | 1.5 | 10.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
