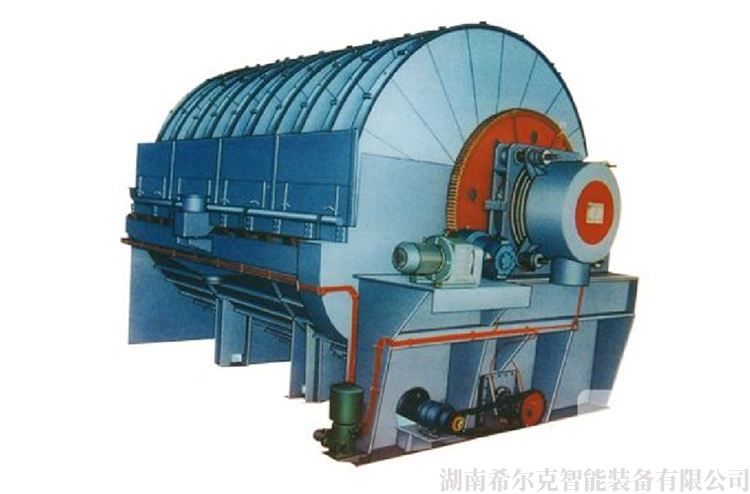

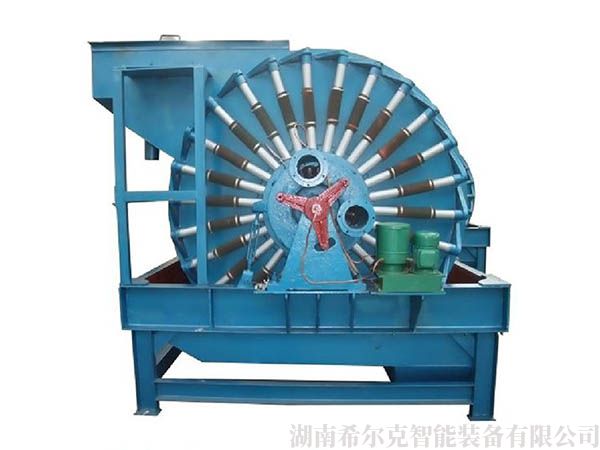

真空过滤机

应用范围：水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。适用物料：铜矿石、磁黄铁矿、赤铁矿、褐铁矿、金矿石、铁矿石等。

全国24小时销售热线: 186 7028 5575

获取优惠报价

性能特点

1、滤扇采用高强度聚丙烯制作，强度高，结构设计合理，坚固耐用。

2、扇柄头一次压铸成型，强度高。抽气孔口径加大，滤液水可快速流过，滤扇内无积水。

3、滤扇圆盘外部为分段式高强度工程塑料压板固定，安装拆卸方便，便于滤布滤扇后期更换。

4、滤布采用自动冲洗装置，无需停产，边工作边清洗，保持良好的脱水效果，提高生产效率。

5、主轴及搅拌采用变频调速，可根据物料浓度及流量调节，确保设备达到工作状态。

工作原理

用过滤介质把容器分隔为上、下腔即构成简单的过滤器。悬浮液加入上腔，在压力作用下通过过滤介质进入下腔成为滤液，固体颗粒被截留在过滤介质表面形成滤渣（或称滤饼）。过滤过程中过滤介质表面积存的滤渣层逐渐加厚，液体通过滤渣层的阻力随之增高，过滤速度减小。当滤室充满滤渣或过滤速度太小时，停止过滤，清除滤渣，使过滤介质再生，以完成一次过滤循环。

技术参数

型号	过滤面积 (m²)	过滤盘数	圆盘转速 (r/min)	过滤盘直径 (mm)	电动机		总重(t)
型号	过滤面积 (m²)	过滤盘数	圆盘转速 (r/min)	过滤盘直径 (mm)	型号	功率(kw)	总重(t)
PG9/2	9	2	0.08-1.89	1800	Y90L-6	1.1	3.4
PG18/4	18	4	0.135-1.14	1800	Y90L-6	1.1	4.7
PG27/6	27	6	0.135-1.14	1800	Y90L-6	1.1	8.4

型号	过滤面积 (m²)	筒体		真空计示压力 (Kpa)	抽气量(m³/min. m²)	鼓风指示压力	鼓风量	处理能力	电动机				总重
		规格 (mm)	转速 (r/min)						筒体		搅拌机
		规格 (mm)	转速 (r/min)						型号	功率(kw)	型号	功率(kw)
GW-3	3	Ф1600x710	0.156-1.56	60-80	0.5-2	10-30	0.2-0.4	1.2	YCT132-4B	1.5	XWD0.8-4-59	0.8	2.4
GW-5	5	Ф1600x1120	0.156-1.56	60-80	0.5-2	10-30	0.2-0.4	2	YCT132-4B	1.5	XWD0.8-4-59	0.8	3.8
GW-8	8	Ф2000x1400	0.156-1.56	60-80	1.5-2.0	10-30	0.2-0.4	3	YCT132-4B	1.5	XWD0.8-4-59	0.7	4.7
GW-10	10	Ф2000x1850	0.13,0.18,0.26	60-80	1	10-30	0.2-0.4	4	Y90L-4	1.5	Y112M-6	1.5	5.9
GW-12	12	Ф2000x2000	0.1-2	60-80	1	10-30	0.2-0.4	4.8	Y90L-4	1.5	Y112M-6	1.5	6.6
GW-20	20	Ф2500x2650	0.14-0.54	60-80	1	10-30	0.2-0.4	3-8	YB132M-8	3	Y112M-6	2.2	10.6
GW-30	30	Ф3350x3000	0.12-0.56	60-80	2	10-30	0.2-0.4	4.5-12	YD160M-8	4	Y132S-6	3	17.2
GW-40	40	Ф3350x4000	0.12-0.5	60-80	2	10-30	0.2-0.4	6-16	Y160M-6	4	Y132S-6	3	19.5

型号	过滤面积(m²)	需要真空度(Kpa)	抽气量(m³/min. m²)	处理能力(t/h)	重量(t)
GD-1.7	1.7	53-80	0.5-2	0.68	2.6
GD-5	5	53-80	0.5-2	2	4.36
GD-12	12	53-80	0.5-2	4.8	5.8
GD-20	20	53-80	0.5-2	8	11.1

型号	过滤面积(m²)	筒体规格(mm)	筒体转速(R/min)	筒表磁感应强度(Gs)	真空计示压力	抽气量(m³/min. m²)	鼓风计示压力(Kpa)	处理能力(t/h)	电机功率(kw)	重量(t)
GYW-3	3	Ф1600x700	0.5-2	82	60-80	0.5-2	10-30	6.0-9	1.5	3.3
GYW-5	5	Ф2000x900	0.5-2	82	60-80	0.5-2	10-30	14-18	1.5	3.9
GYW-8	8	Ф2000x1400	0.5-2	82	60-80	0.5-2	10-30	22-43	1.5	4.8
GYW-12	12	Ф2000x2000	0.5-2	87	60-80	0.5-2	10-30	33-65	2.2	5.4
GYW-20	20	Ф2550x2650	0.5-2	87	60-80	0.5-2	10-30	50-100	4	6.5
