煤气发生炉

应用范围：冶金、化工、建材、电力、交通等工业部门。产品简介：该系列煤气发生炉是在干式灰瓶除灰煤气炉基础上发展而成,他吸取了干式除灰的特点，并采用了旋转灰盘除渣、自动出渣机构，是一种智能型节能效率高的环保产品。

全国24小时销售热线: 186 7028 5575

获取优惠报价

性能特点

1.炉膛内冷却效果好，水套内套不变形。

2.主体内衬选用锅炉钢板制作，外衬选用普通钢板制作，耐氧化、耐腐蚀、抗高温，提高炉子使用年限。

3.煤气发生炉装有可调分煤器挡板、煤层分布均匀，炉膛断面燃料厚度基本一致，提高煤的气化效率，避免冒火偏炉现象发生。

4、采用独特的宝塔形耐热铸铁炉篦,炉壁永远被炉渣保护。

5、具有强大破渣、松渣、透气作用。

6、从根本上解决煤气炉是压力容器的概念;实现加热炉炉温自动控制。

工作原理

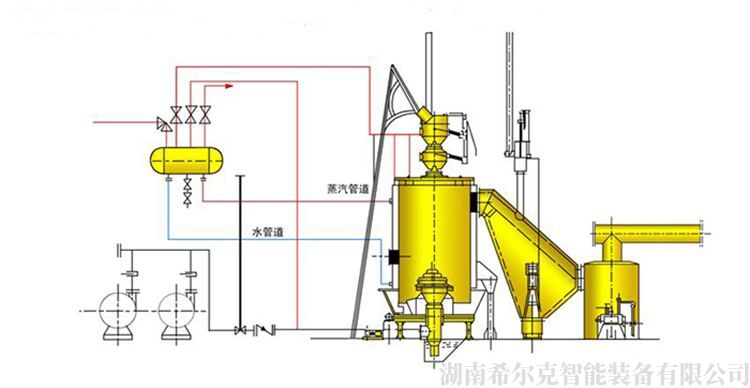

首先利用提煤机将煤加入加煤机，然后通过加煤机将煤加入煤气发生炉炉膛，蒸汽及空气作为气化剂自炉底进风箱鼓入炉内，在发生炉内，煤与气化剂在高温条件下发生氧化、还原反应，产生煤气。炉出煤气首先进入重力除尘器，利用灰尘自身重力沉降，进行初步除尘，然后进入旋风除尘器，在此通过离心力的作用除去大部分煤粉及灰尘。旋风除尘后的热煤气经若干沉降室、隔断水封，通过热煤气管路送往用气设备使用。

技术参数

名称 Name	发生炉规格 Producer furnace specification
	QM0.8	QM1.0	QM1.2	QM1.5	QM1.6	QM1.8	QM2.0	QM2.4	QM2.6	QM3.0
炉膛直径(m) Chamber diameter	800	1000	1200	1500	1600	1800	2000	2400	2600	3000
炉床有效面积(m²) Hearth active surface	0.5	0.785	1.13	1.77	2.01	2.54	3.14	4.52	5.31	7.07
适用物料 Is suitable fuel	弱粘性烟炭、无烟碳、焦炭 Weak coherent gas carbon,anthracite,burnt carbon
燃料粒度(mm) Fuel granularity	25-80
燃料耗量(kg/h) Fuel consumption quantiy	40-100	70-140	120-190	160-350	350-460	500-600	500-720	700-1040	850-1200	1700-2000
气化剂 Gasifying agent	空气、蒸汽 Air,steam
煤气产量(Nm³/h) Gas yield	140-350	245-490	420-670	560-1200	1200-1600	1500-2100	1750-2500	2500-3600	3000-4300	6000-7000
煤气热值(kj/Nm³) Coal gas calorific value	5020-5670					5020-60000
水套受热面积(m²) Water jacket heating area	4.02	5.02	6.78	10.37	11.06	12.44	17.58	21.87	23.69	30.16
蒸汽产量(kg/h) Steam output	60	80	130	200	220	260	350	420	600	840
煤气出口温度(℃) Coal gas outlet temperature	400-500（与煤种有关 Plants related with the coal）					400-500（与煤种有关 Plants related with the coal）
煤气出口压力(pa) Coal gas outlet pressure	<1000					<980-1470			<1470-1960
煤气出口直径(mm) Coal gas exportation diameter	219	325	325	426	426	529	630	720	820	1020
空气压力(pa) Air pressure	<3000					<4000
饱和空气温度(℃) Saturated air temperature	50-60					50-65
灰盘转速(r/h) Ashpan rotational speed	0.177-1.77
设备总重(t) Equipment gross weight	3.5	4.5	5	7.5	10	20	23.4	29.8	32	37.6
整机功率(kw) Complete machine power	<6	<6	<6	<7	<8	<10	<14	<20	<20	<27
进风口直径(mm) Tuyere diameter	108	108	140	165	219	325	325	426	426	426
